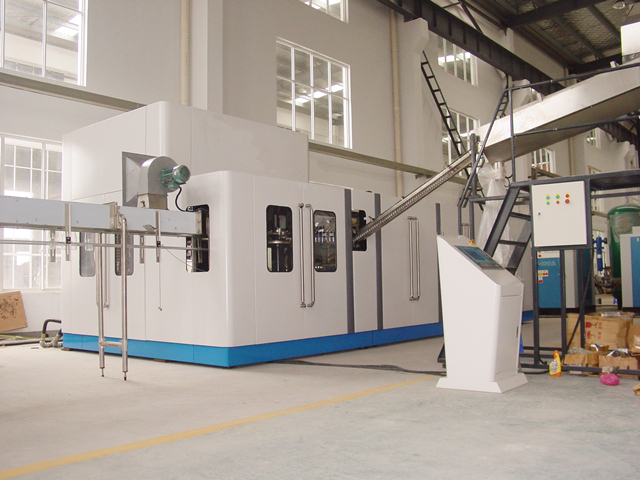

منفاخ دوار لتعبئة العصير السائل

WS-14M Rotary Water Water Machine تستخدم لتفجير زجاجة بلاستيكية في شركات تعبئة الأغذية والمشروبات، والسرعة 28000bph على أساس 500ML (13G PET Preform). لديها نظام هواد التشكيل، وحدة فك التشييد المتربة، وحدة التغذية المتربة، وحدة التدفئة التشكيلية، منفاخ رئيسي، نظام النقل الداخلي ونظام التحكم الكهربائي.

الكمية:
توافر الحالة:





رسالتك سلة الاستفسارات

نموذج:
WS-14M
المنتج العلامة التجارية:
WEIS

وصف المنتج

WS-14M Rotary Water Water Machine تستخدم لتفجير زجاجة بلاستيكية في شركات تعبئة الأغذية والمشروبات، والسرعة 28000bph على أساس 500ML (13G PET Preform). لديها نظام هواد التشكيل، وحدة فك التشييد المتربة، وحدة التغذية المتربة، وحدة التدفئة التشكيلية، منفاخ رئيسي، نظام النقل الداخلي ونظام التحكم الكهربائي. وهي مصممة وتصنيعها بعد استيعاب تكنولوجيا النفخ المتقدمة على مستوى العالم. مقارنة آلة صب ضربة خطية، آلة النفخ الدوارة هي فعالة للغاية مع انخفاض استهلاك تكلفة الإنتاج. إنه مناسب لمصنع تعبئة متوسطة وأكبر. يتم تثبيت عناصر العلامة التجارية الدولية، مثل Simens، Festo، Norgen، إلخ. إنها معدات الفكرة لمصنعي الأغذية والمشروبات أو نباتات زجاجة بلاستيكية.

مخطط عملية:

pet preform.		نظام رفع وفرز التشكيل		أدخل العجلة

	التدفئة التشكيل		المناورات إحضار ما التشجيع

أدخل العفن		ختم، تمتد، ضربة مرتين وشكل		المتلاعبين جلب الزجاجة

	تسليم زجاجة		تخزين

تفجير تكنولوجيا الإنتاج مقدمة

التحكم في التغذيةيتم تغذية التشكيلات في النطاط باستخدام جهاز النقل التلقائي، ويمر عبر حزام الناقلين وأجهزة طبل المتداول، ثم يتم وضعها في الفرن.

التحكم في التدفئةبعد اجتياز لوحة الاتجاه، يتم نقلها إلى كل مقاعد تؤدي. ثم يتم نقلها في المقاعد إلى الفرن للتدفئة. يتم تسخين التشكيلات من خلال مصابيح التدفئة بالأشعة تحت الحمراء في ثمانية مراحل، يمكن لكل ما يمكن أن تدوير الذات في عملية التدفئة، ومصابيح الأشعة تحت الحمراء في المراحل الثمانية يمكن أن ترموستات بشكل مستقل. مع قناة تبريد المسمار وقناة تهوية فرن التدفئة في الفرن، سيتم تجنب التدفئة المفرطة

تهب التحكم في عملية:يؤدي النداء الجاهز بعد التسخين في الفرن إلى أداء مدار الناقل. ثم سيتم إرسالها إلى قالب النفخ عن طريق إصبع الروبوت. بعد الختم عن طريق ختم الكتلة، تم تنفيذه من قبل كتلة تمتد، سيتم تنفيذه مرتين من قبل اثنين من ضغط الهواء (الهواء المسبق الهواء والهواء المرتفع)، ثم يتم تشكيل الزجاجات وشكلت. وفقا للمتطلبات الفنية، سيتم غمس قوالب النفخ في مياه التبريد. تتم مراقبة عمليات نفخ الإنتاج بأكملها بواسطة الكمبيوتر خلال العملية بأكملها.

كشف زجاجة وإخراج:بعد عملية النفخ، سيتم إزالة إصبع الروبوت الزجاجات من القالب، وسيتم إرسال الزجاجة المؤهلة إلى ناقلات الزجاجات مباشرة والتي يمكن أن تكون متصلة مباشرة بخط التعبئة، أو إلى مستودع زجاجات.

https://youtu.be/4ppib3bv4x0.

التكوين الكهربائي

لا.	وصف	ماركة	دولة
1	المحرك الرئيسي	خياطة	ألمانيا
2	العاكس	شنايدر	فرنسا
3	PLC السيطرة البرمجيات	شنايدر	فرنسا
4	للتحكم بالبرمجة	شنايدر	فرنسا
5	مركز التشغيل	شنايدر	فرنسا
6	الضغط المنخفض الكهربائية	شنايدر	فرنسا
7	مصباح التدفئة بالأشعة تحت الحمراء	توشيبا	اليابان
8	مدقق درجة حرارة الأشعة تحت الحمراء	أبيكس	اليابان
9	تشفير	كويو	اليابان
10	جهاز محدد	شنايدر	فرنسا
11	التبديل الكهروضوئي	أبيكس	اليابان
12	اقترب التبديل	شنايدر	فرنسا
13	التابع الأوسط	شنايدر	فرنسا
14	المكونات الجوية	هارتينغ	ألمانيا
15	مخلب عزم الدوران	ماير	ألمانيا
16	تحكم العمل صمام الملف اللولبي	نورجرين	بريطاني
17	ارتفاع ضغط الملف اللولبي صمام	نورجرين	بريطاني
18	اسطوانة التوتر	نورجرين	بريطاني
19	جهاز تصفية الهواء	نورجرين	بريطاني

المقياس التقني

نموذج	WS-14M
تجويف (أجهزة الكمبيوتر)	14
وزن الجهاز (ر)	20
البعد (م²)	12 * 10.
القدرة (BPH، بناء على 500 مل)	28000
حجم زجاجة (L)	0.25-2.0.
الأعلى. القطر (مم)	100
الأعلى. حجم الرقبة (مم)	36
الأعلى. الارتفاع (مم)	320
المواد التشكيلية	حيوان أليف
تثبيت الطاقة (كيلوواط)	220
الضغط المنخفض (MPA)	0.7
ارتفاع ضغط (MPA)	3.5-4.0.
