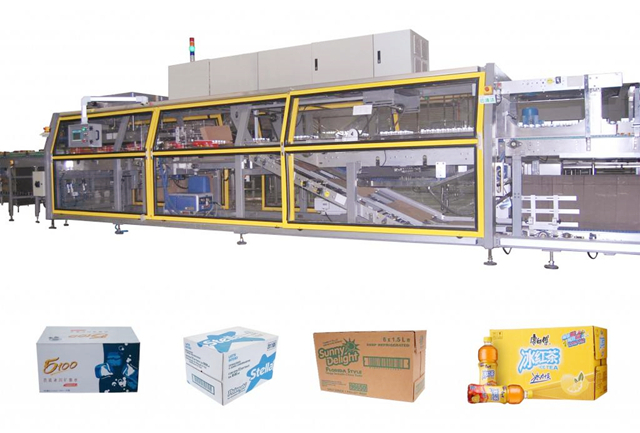

آلة تغليف الكرتون الورقية الأوتوماتيكية

WS-40Z ورقة آلة التفاف الكرتون تستخدم لحزم حاوية بلاستيكية مع الكرتون الورق. أنه يحتوي على نظام تحميل الكرتون، ونظام تغذية الكرتون، وحدة مدخل الحاويات، محطة إسقاط، محطة تشكيل الكرتون، ونظام الإلتصاق، إلخ، سرعة WS-40Z هي 35-40 كرتون في الدقيقة. يستخدم على نطاق واسع في خط التعبئة الثانوية من مصنعي تعبئة الأغذية والمشروبات.

خصائص الأداء

• اعتماد طريقة التعبئة المتساقطة: مساحة الأرض صغيرة، يتم تقليل تكلفة استثمارات المعدات، فإن مفهوم التصميم المتقدمة الدولي، يتم اعتماد الهيكل أكثر تقدما ومعقولة، والحركة أخف وزنا وأكثر سلاسة، واستهلاك الطاقة أصغر أيضا.

• باستخدام عملية شاشة تعمل باللمس Schneider، تعديل المعلمة على واجهة الإنسان آلة، من السهل ضبطها، يمكن عرض سرعة الإنتاج، سبب الخطأ والموقع، درجة عالية من الأتمتة.

• باستخدام Schneider PLC و Schneider العاكس لتحقيق التحكم الآلي، تحكم دقيق للتحكم في الموضع وتنظيم سرعة ستبليس، ولديه إمكانية اتصال سريع ووظائف تشخيصية قوية لضمان موثوقية النظام. العملية مريحة، الهيكل هو مدمج ومعقول، ودرجة الأتمتة مرتفعة.

• باستخدام أسطوانات AirTAC، يمكن أن تلبي جودة موثوقة، والأداء، قوة عالية، ساعات طويلة من العمل.

• معظم المكونات الكهربائية هي علامات تجارية معروفة في أوروبا، مع أداء مستقر وفعال.

https://youtu.be/xv68b4fjjr8.

المؤشرات الفنية الاساسية

1. سرعة التعبئة: 35-40 صناديق / دقيقة (6 * 4 مقابل 600 مل)

2. نموذج الورق المقوى:

نموذج الورق المقوى: قبل قطع الكرتون المسطح

الجدول الورق المقوى: أفقي

3. قوة السلطة / الجهد:

امدادات الطاقة: 3phase، 5line، 380V 50HZ

السلطة: 17kw.

الجهد السيطرة: DC24V

4. مصدر الغاز:

الضغط: 0.6 ~ 0.8mpa (خالية من النفط وخالية من الماء)؛

استهلاك الهواء: 150nl / دقيقة

ربط الأنابيب الجوية: Ф16mm

5. معدات اللون والحجم والوزن

لون آلة: رمادي فاتح

حجم الجهاز: L = 10680mm، W = 4900mm، H = 2720mm

وزن الجهاز: 7000 كجم

6. ارتفاع واجهة حزام الناقل

تغذية خط الناقل الارتفاع: 1070mm ± 30mm

خارج الصندوق ارتفاع خط الناقل 1070mm ± 30mm

7. معلومات الإنتاج التعبئة والتغليف:

دقيقة. الحجم: 240mm * 165mm * 110mm (l * w * h)

الأعلى. الحجم: 400mm * 300mm * 320mm (L * W * H)

8. الظروف البيئية:

درجة الحرارة المحيطة: 10 درجة مئوية ~ 40 درجة مئوية

الأعلى. الرطوبة: 30-70٪

9. ضوضاء العمل: أقل من 85DB

10. متطلبات المواد الخام:

كرتون الورق:سطح خارج ورق الكرافت: 120 ~ 180ز / م²

ورقة كرافت السطح الداخلية: 130 ~ 150ز / م²

Groove: الغراء الكيميائي المختلط (+/- 120g / m²)

الغراء الساخن: نقطة الانصهار: 120 درجة

مئوية الفاصل الزمني: 1 ~ 2 ثانية

وضع الوقت: 1 ~ 2 ثانية

درجة حرارة العمل: 150 درجة مئوية ~ 180 درجة مئوية

التكوين الرئيسي

(ملاحظة: نظرا لترقية المعدات أو المتطلبات غير القياسية، سيتم استبدال بعض الأجزاء الكهربائية بمنتجات العلامة التجارية نفسها، مع مراعاة تكوين معدات المشروع)
