نظام الناقل

نظام الناقل هو جزء ضروري من خط التعبئة بأكمله، يتم استخدامه لنقل زجاجات فارغة وكاملة من آلة النفخ النفخ لملء الجهاز وآلة وضع العلامات وآلة التعبئة والتغليف. لديها ناقل النقل الجوي والناقل حزام الزجاجة.

https://youtu.be/xbfxkljuzpi.

الملف الشخصي الناقل

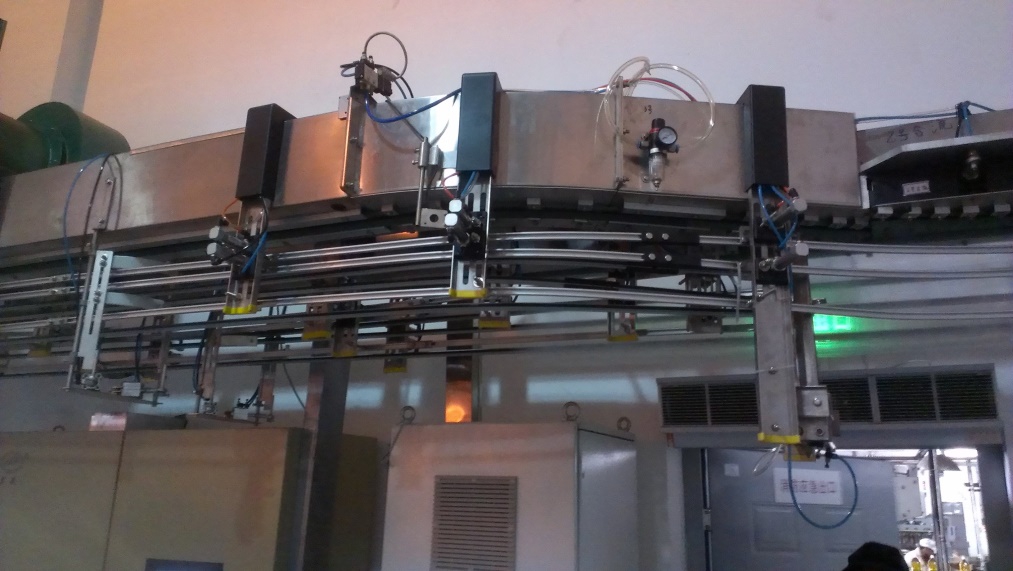

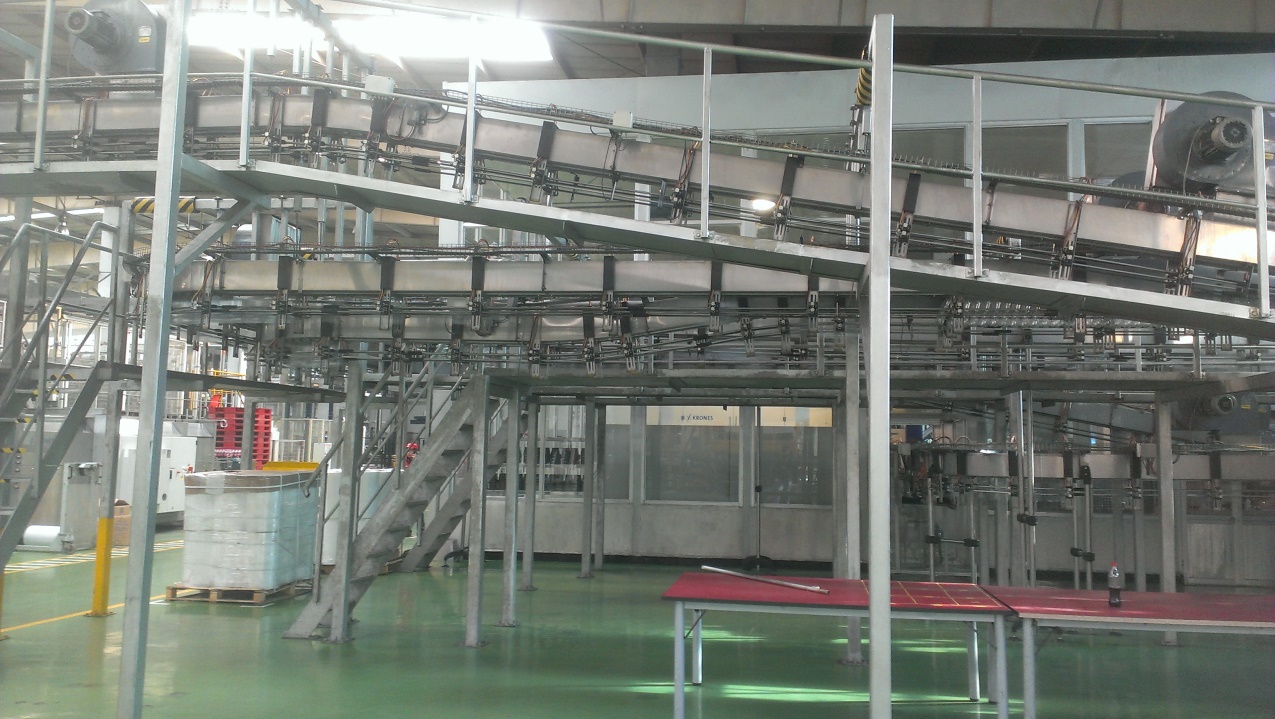

ناقل الهواء هو جسر بين آلة النفخ ضربة و 3 في آلة تعبئة واحدة. الناقل الجوي مدعوم من الذراع على الأرض؛ يتم تسوية منفاخ الهواء على الناقل الجوي. يحتوي كل مدخل من ناقل الهواء على فلتر هواء لمنع الغبار. اثنين من مجموعة من التبديل الكهروضوئي استقر في مدخل زجاجة الناقل الجوي، يتم نقل الزجاجة إلى 3 في آلة واحدة من خلال الرياح.

الشخصية الرئيسية

• باستثناء ذراع الدعم وما إلى ذلك مصنوع من المواد البلاستيكية أو الريلز، والأجزاء الأخرى مصنوعة من SUS AISI304.

• يتم تسوية منفاخ الهواء مع فلتر الهواء لمنع الغبار القادم في الزجاجة.

• هناك مفصل قابل للتعديل استقر في الناقل الجوي. لا يجب أن تضطر إلى ضبط ارتفاع آلة النفخ والناقل الجوي لتلبية الطلب على زجاجة مختلفة، فقط ضبط ارتفاع مدخل الزجاجة.

• هناك جهاز واضح للزجاجة مدفوعة بواسطة اسطوانة. عندما كتلة زجاجة في مدخل، فإنها واضحة الزجاجة التلقائي، وهذا يمكن أن يتجنب كسر أجزاء آلة النفخ النفخ.

المعلمة التقنية الرئيسية

• نموذج: F-9؛

• السلطة منفاخ الهواء: 2.2kw / مجموعة؛

• طول ناقل الهواء لكل مجموعة منفاخ الهواء: 6-8 م

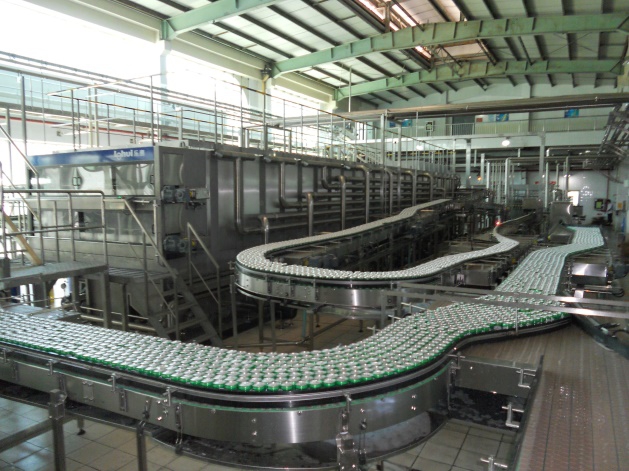

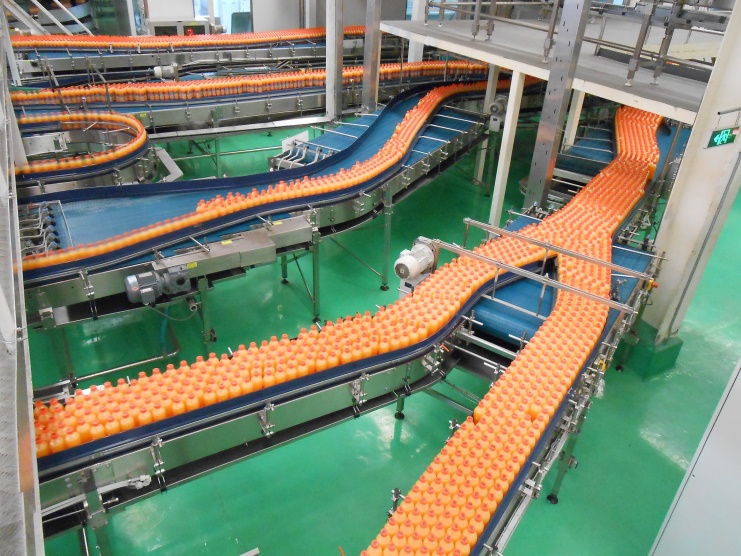

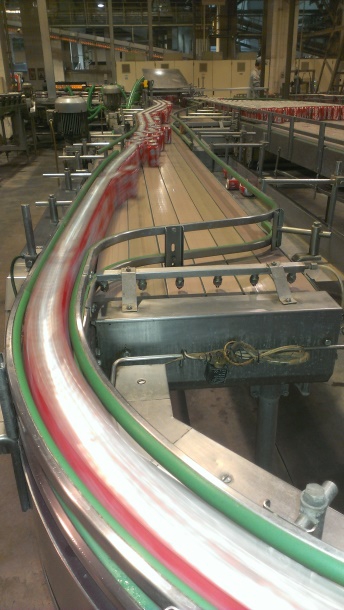

حزام زجاجة الناقل

ترتبط كفاءة خط العمل بتكوين سلسلة نقل. يجب أن تنظر في تكوين سلسلة النقل عند توقف القسم بعد المعدات (على سبيل المثال: تغيير العلامات وما إلى ذلك)، يجب أن يكون هناك أي عاطفة إلى قسم من قبل المعدات، وفي الوقت نفسه، يجب عليك توصيله قبل و بعد قسم المعدات بطلاقة لجعل خط العمل يعمل بكفاءة عالية. التصميم الذي أدلى به شركتنا هو وفقا للاستثمار وكفاءة العمل لخط عمل العميل. ويمكننا أن نأتي إلى الطلبات المذكورة أعلاه في قاعدة الفني المتقدمة في الخارج. ينطبق هذا النظام الفني المتقدمة في الخارج الذي لديه فني مرتفع من 90 عاما. تم تصميم الهيكل الميكانيكي حديثا، معظم المكونات التي تم تشكيلها باستخدام ختم أو الانحناء، مع فوائد صلابة جيدة، وزن خفيف، قابلية التفاعل الجيد. عملية موثوقة، صيانة سهلة، إنها مناسبة لنقل الزجاجات التي تبلغ قطرها φ40 ~ 96 مم. يتبنى نظام التحكم الكهربائي عنصر تحكم PLC للتحكم في نقل الزجاجة بالكامل، تشغيل نظام التخزين المؤقت، لتحقيق وظيفة تسريع السرعة والتباطؤ تلقائيا، التخزين المؤقت التلقائي.

الشخصية الرئيسية:

• انها ثابتة لنقل الزجاجات. يتم التحكم في الناقل من قبل أحزمة الزجاجة والآلة الرئيسية أو المعدات لأعلى ولأسفل لجعل الزجاجة لا تسقط، ولا عالقة ولا تخزين. يمكنك تعيين منصة التخزين المؤقت قبل آلة وضع العلامات (الوقت المعتاد حوالي 10 دقائق) وفقا لطلبات المستخدم. عندما يغير آلة وضع العلامات العلامات، لا توجد حاجة للمقطع قبل أن تتوقف عن تشغيل جهاز التعبئة والانتظار. سيتم تخزين المنتجات التي تملأها آلة التعبئة في هذه المرة بواسطة منصة التخزين المؤقت. بعد تغيير العلامات، ستنتج آلة وضع العلامات الزجاجة المخزنة على منصة التخزين المؤقت بسرعة عالية، ثم سيتم استردادها إلى السرعة العادية.

• تم تصميم هيكل الناقل بواسطة وحدات. إن إبداع الأجزاء مرنة، والهيكل هو شدة، ضجيج صغير وهو مناسب لإصلاح وصيانة ذلك. يمكن تجميعها وفقا لقدرة مختلفة وشكل الزجاجة بمرونة.

• تصميم التحكم الكهربائي متقدمة ومعقولة، وفقا لخطة العميل لأساليب التحكم في تصميم، حدد مكونات التحكم الكهربائي لتعزيز المنقولة الملساء.

• حددنا موقع مفتاح التحكم وفقا لتخطيط نظام النقل لجعل المستخدمين يعملون بشكل مريح.

• هناك نظام تزييت لمرافقته مع السلسلة.

• يستخدم الفولاذ المقاوم للصدأ (AISI304) لجعل الأجزاء الرئيسية من الهيكل.

• ABB أو خياطة، يتم استخدام منتجات P + F للأجزاء الكهربائية الرئيسية.
